Étude de cas CEE tertiaire : régulation GTB dans un bâtiment de bureaux

Sur un site tertiaire composé de plusieurs bâtiments, le gisement d’économies ne se trouve presque jamais dans un équipement défaillant. Il se trouve dans des installations correctes qui fonctionnent au mauvais moment. Cette étude de cas CEE tertiaire suit l’installation d’une gestion technique du bâtiment sur un site multi-bâtiments, du relevé de l’existant jusqu’à l’exploitation des données un an après. Le site décrit est fictif et purement illustratif : il ne correspond à aucun client, aucune entreprise ni aucune opération réelle. Aucun montant de prime versée n’y figure.

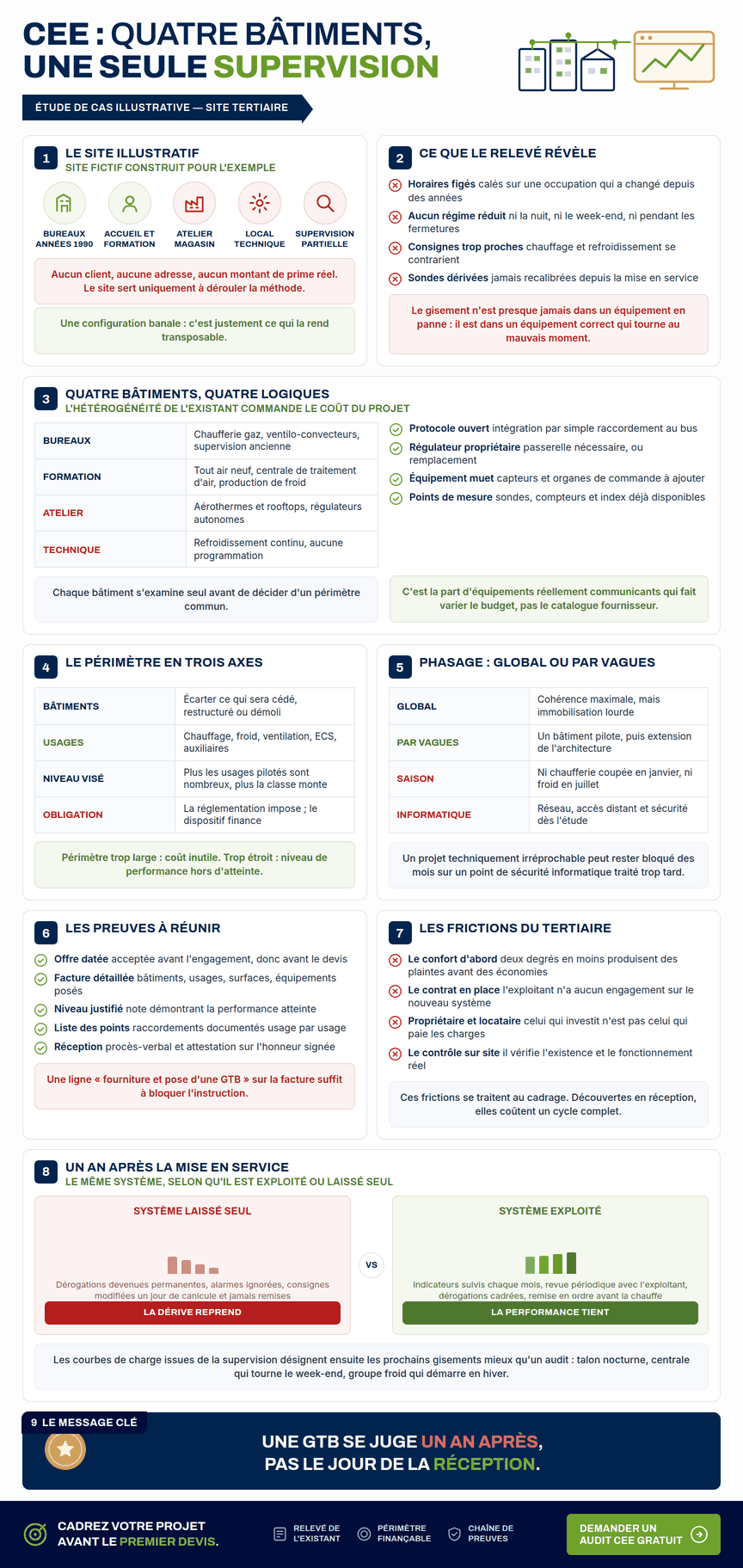

Étude de cas CEE tertiaire : le site retenu

Prenons un site tertiaire de quatre bâtiments, occupé par une même organisation. Un bâtiment de bureaux des années 1990 en deux ailes, chauffé par une chaufferie gaz avec ventilo-convecteurs ; un bâtiment d’accueil et de formation plus récent, en tout air neuf avec centrale de traitement d’air et production de froid ; un atelier-magasin chauffé par aérothermes et rooftops ; enfin un local technique abritant serveurs et onduleurs, refroidi en continu. Une supervision propriétaire ancienne couvre partiellement la chaufferie des bureaux ; ailleurs, chaque équipement est régulé de façon autonome, par des régulateurs embarqués et des thermostats d’ambiance sans programmation horaire.

Relever l’existant avant de parler de solution

Le premier travail n’est pas un cahier des charges, c’est un inventaire. Il porte sur quatre familles d’informations : les équipements et leurs puissances, les organes de régulation déjà en place et leurs protocoles de communication, les points de mesure disponibles (sondes, compteurs, index) et les plages horaires réellement programmées. Dans une étude de cas CEE tertiaire réaliste, ce relevé révèle presque toujours les mêmes choses. Des horaires calés sur une occupation qui a changé depuis des années, aucun régime réduit la nuit ni le week-end, des consignes de chauffage et de refroidissement si rapprochées que les deux fonctionnent en même temps, et des sondes dérivées jamais recalibrées.

La question des protocoles mérite une attention particulière, parce qu’elle conditionne le coût. Un équipement communicant sur un protocole ouvert s’intègre par simple raccordement bus ; un régulateur propriétaire fermé impose une passerelle ou un remplacement ; un équipement muet exige des capteurs et des organes de commande supplémentaires. Le même projet peut ainsi varier du simple au double selon la part d’équipements réellement communicants. C’est ce constat, et non un catalogue fournisseur, qui doit fonder le choix d’architecture.

Étude de cas CEE tertiaire : définir le périmètre

Le périmètre se décide sur trois axes. Les bâtiments d’abord : inutile d’équiper un local voué à être cédé, restructuré ou démoli à court terme. Les usages ensuite : chauffage, refroidissement, ventilation, eau chaude sanitaire, éclairage des zones communes, auxiliaires. Plus le nombre d’usages effectivement pilotés est élevé, plus le système se rapproche des niveaux de performance les plus exigeants. La classe visée enfin : les référentiels d’efficacité des systèmes d’automatisation et de contrôle classent les installations de la plus performante à la plus rudimentaire. La fiche standardisée applicable au tertiaire, dans sa version en vigueur, conditionne la valorisation à l’atteinte d’un niveau élevé et au maintien d’une gestion documentée dans la durée.

Ce périmètre croise une obligation réglementaire à ne pas confondre avec le financement. Les bâtiments tertiaires équipés de systèmes techniques dont la puissance dépasse certains seuils doivent être dotés d’un système d’automatisation et de contrôle, selon un calendrier fixé par la réglementation. L’obligation dit ce qu’il faut faire ; le dispositif des certificats aide à le financer. Dans cette étude de cas CEE tertiaire, l’atelier et les bureaux relèvent de logiques différentes sur ce point. Cela justifie d’examiner chaque bâtiment séparément avant de décider d’un périmètre commun. Le sujet est développé dans notre analyse de l’obligation BACS et de la régulation des bâtiments.

Phaser sans casser la cohérence du système

Deux stratégies s’opposent. Le déploiement global traite tout le site en une opération : cohérence maximale, négociation unique, mais immobilisation importante et travaux simultanés dans des bâtiments occupés. Le déploiement par vagues démarre par un bâtiment pilote (le plus instrumenté, souvent les bureaux) puis étend l’architecture aux autres. Il permet de valider les choix techniques sur un périmètre réduit et d’apprendre avant de généraliser, au prix d’un chantier plus long.

Dans les deux cas, trois contraintes commandent le calendrier. La saison, puisqu’on ne coupe pas une chaufferie en janvier ni une production de froid en juillet ; l’occupation, qui impose des interventions hors présence pour les zones sensibles ; et la disponibilité de l’informatique, car une gestion technique moderne est un système en réseau. Le service informatique doit être associé dès l’étude : réseau dédié ou segmentation, règles d’accès distant, hébergement du superviseur, sauvegardes et mises à jour. Une opération techniquement irréprochable peut être bloquée des mois par un point de sécurité informatique traité trop tard.

Ce que le dossier exige côté preuves

La chaîne documentaire commence avant le premier devis. L’offre de financement doit être formalisée, datée et acceptée avant l’engagement de l’opération. C’est la condition d’antériorité, et aucune qualité technique ne la remplace. Le devis, puis la facture, doivent décrire précisément ce qui est installé (bâtiments concernés, usages couverts, surfaces, nature des équipements) et non se limiter à une ligne « fourniture et pose d’une GTB ». Une facture imprécise est la première cause de dossier bloqué, comme le rappelle notre article sur les erreurs fréquentes de dossier.

S’y ajoutent les pièces propres à ce type d’opération. La note justifiant le niveau de performance atteint par le système au regard du référentiel applicable, la liste des points raccordés usage par usage, la documentation technique des équipements, le procès-verbal de réception. L’attestation sur l’honneur signée par le bénéficiaire et le professionnel. Ce type d’opération étant significatif en volume, un contrôle sur site est possible. Il vérifie que le système existe, qu’il couvre bien le périmètre déclaré et qu’il est effectivement en fonctionnement. Une étude de cas CEE tertiaire qui néglige cette perspective de contrôle prépare une mauvaise surprise plusieurs mois après la réception.

Exploiter les données une fois le système en service

C’est l’étape que les projets ratent le plus souvent. Une gestion technique livrée puis laissée seule perd l’essentiel de son intérêt en une saison : dérogations locales devenues permanentes, alarmes ignorées jusqu’à saturation, consignes modifiées un jour de canicule et jamais remises. La contre-mesure tient en quatre habitudes : un jeu réduit d’indicateurs suivis mensuellement, une revue périodique associant exploitant et responsable de site, une procédure écrite pour les dérogations. Une remise en ordre annuelle avant la saison de chauffe.

Les données servent aussi à préparer la suite. Les courbes de charge issues de la supervision désignent les prochains gisements bien mieux qu’un audit. Un talon nocturne anormal, une centrale de traitement d’air qui tourne le week-end, un groupe froid qui démarre en hiver. Elles alimentent enfin les déclarations réglementaires de consommation et fournissent une base solide pour comparer les années entre elles. Sur le fonctionnement détaillé de ces systèmes, notre dossier GTB et pilotage du bâtiment précise les niveaux de fonctionnalité et leurs effets.

Les frictions propres au tertiaire

Elles sont humaines et contractuelles avant d’être techniques. Le confort des occupants d’abord : une consigne abaissée de deux degrés produit des plaintes avant de produire des économies. Un projet sans communication interne se termine en dérogations généralisées. Le prestataire multitechnique en place ensuite, dont le contrat d’exploitation a été signé avant le projet et ne prévoit ni l’usage du nouveau système ni d’engagement de résultat. La relation propriétaire-locataire enfin, lorsque celui qui investit n’est pas celui qui paie les charges. La répartition doit être arbitrée au démarrage, pas à la première facture.
